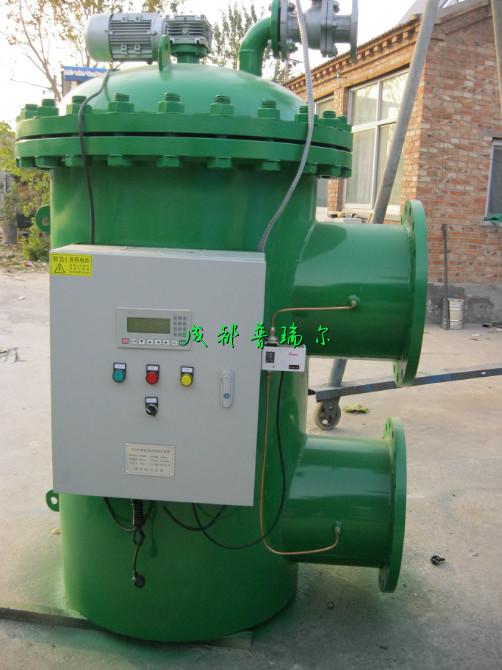

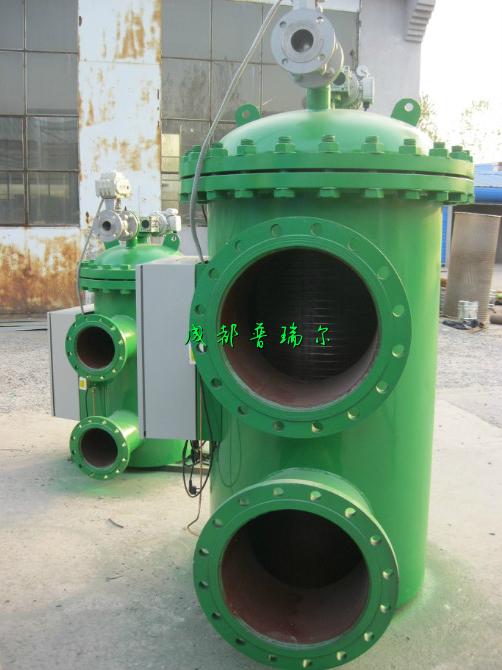

全自动压差式过滤机
分类: 压差自动清洗过滤器
发布时间: 2013-03-04 14:24
■产品简介
TYC系列压差自动清洗过滤器适用于各种供水系统,特别是连续运行不停机系统,可滤去水中各种机械杂质,确保系统设备的安全可靠运行,是进口过滤器的理想替代产品,各项指标均达到进口产品的同等水平。它广泛应用于石油化工、冶金、电力、造纸、农用喷灌、冷却水循环过滤系统、废水处理系统、污水处理厂、钢铁等行业。
结构与原理
TYC型压差自动清洗过滤器其内部结构为不锈钢丝刷及不锈钢滤网和传动件组成,由转动电机和电动阀自动完成清洗排污,操作方式为自动运行(亦可手动运行),具有压差和定时自动排污双重功能。其自动化部分采用先进可靠的PLC可编程控制器。
当水流经,过滤器时,水中的机械杂质被过滤网拦截,当滤网表面积聚的杂质增加而使压差达到设定压差时,压差开关即发出信号,同进PLC即可发出指令,传动电机启动,排污阀打开,沉积在滤网中的杂质被转动的刷子刷下,从排污口排出,整个刷洗排污过程无须人员操作,无须停机,保证在任何情况下出水安全可靠。
■技术参数
▲工作压力:≤1.6MPa
▲工作温度:≤125℃
▲电源:220V/50Hz
▲电机功率:60-400W
▲清洗时间:15-60S
▲过滤精度:30-3000微米
▲压差范围:0.03-1.5MPa
▲压力损失:0.4—1.5kg/cm
■规格型号
型号
|
进出口尺寸
|
冲洗耗损量
|
流量
|
排污口
|
h
|
H
|
L2
|
L1
|
L
|
|
mm
|
寸
|
M3/h
|
M3/h
|
inch
|
mm
|
mm
|
mm
|
mm
|
||
TYC-50
|
50
|
2
|
4.5
|
10-25
|
1.0
|
12
|
250
|
400
|
600
|
1200
|
TYC-80
|
80
|
3
|
4.5
|
35-50
|
1.0
|
12
|
250
|
380
|
600
|
1200
|
TYC-100
|
100
|
4
|
4.5
|
55-80
|
1.0
|
12
|
250
|
360
|
600
|
1200
|
TYC-125
|
125
|
5
|
4.5
|
90-130
|
1.5
|
12
|
250
|
360
|
800
|
1450
|
TYC-150
|
150
|
6
|
4.5
|
150-190
|
1.5
|
12
|
250
|
500
|
950
|
1650
|
TYC-200
|
200
|
8
|
5-8
|
240-280
|
2.0
|
12
|
250
|
600
|
1000
|
1700
|
TYC-250
|
250
|
10
|
5
|
380-450
|
2.0
|
14
|
300
|
800
|
1200
|
1900
|
TYC-300
|
300
|
12
|
5
|
550-680
|
2.0
|
16
|
350
|
850
|
1400
|
2100
|
TYC-350
|
350
|
14
|
5
|
920-1200
|
1.5*2
|
20
|
400
|
900
|
1600
|
2500
|
TYC-400
|
400
|
16
|
5-10
|
1200-1400
|
2.0*2
|
24
|
450
|
950
|
1800
|
2700
|
TYC-450
|
450
|
18
|
5
|
1550-1700
|
2.0*2
|
28
|
500
|
1000
|
2000
|
2900
|
TYC-500
|
500
|
20
|
5
|
1900-2300
|
2.0*2
|
32
|
550
|
1100
|
2200
|
3100
|
TYC-600
|
600
|
24
|
5
|
2320-3000
|
2.0*2
|
36
|
600
|
1200
|
2400
|
3300
|
■安装使用注意事项:
▲安装压差自动过滤器时,应对主机控制器、传感器等细心保护。
▲按照设备筒体上箭头指示方向连接管道进出口
▲安装时为便于检修,应安装旁通阀。
▲设计、安装应尽量考虑排污口在下部,便于杂质污物的排放。
▲使用中根据设备运行情况设定合适的压差,以便及时排污。
▲若电机反复清洗,压差仍不能降低至预定值,应通知厂家,停机检修。
▲需要人工控制排污时,请按排污按钮。
