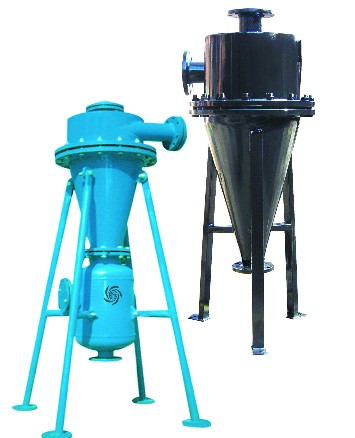

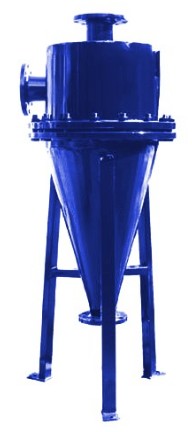

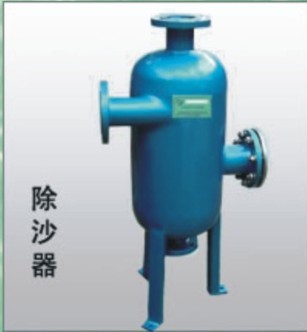

除砂器
分类: 双级旋流除砂器
发布时间: 2013-03-04 16:49
■产品概述:
该产品是我公司第二代产品,它集旋流与过滤为一体,我公司选用先进的碳钢或玻璃钢防腐工艺进行生产,主要用来清除地下水和地不热水及其它水源中的固体颗粒,适用于水源热泵系统、中央空调循环冷却水、冷冻水系统、冬季冷暧循环水系统、工业冷却循环水系统等。广泛应用于水化工、环保、食品、医药等许多工业部门,在给水处理领域实现除砂、降浊、固液分离等效果显著。
■工作原理:
HYXL旋流除砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成,再加以过滤措施组合成的一种新型分离设备,当水流在一定的压力下从除砂器进水中口以切向进入设备后,产生强烈的旋转运动,由于砂和水密度不同,在离心力、向心力、浮力和流体曳力的共同作用下,使密度低的水上升,由出水口排出,密度大的砂粒由设备底部的排污口排出,沿水流共同上升的个别微小颗粒再由第二级过滤装置阻隔,从而达到的目的,较目前市场上的旋流除砂器比较,增加了过滤单元(过滤精度可由用户选定),具体除砂率高,节省安装空间,对个别微小固体的漏捕率低、工作状态稳定等优点。
■选型须知:
选用旋流除砂器时,在满足流量的前提下,优先选用大的型号设备,并推荐在系统中用几台设备并联替代大设备。
四、技术参数:
1、进水浊度≤320; 2、出水浊度≤10; 3、进水压力≥0.4pa (设备承压≥1Mpa )
4、压力损失0.028Mpa;5、除砂直径≥0.8mm
规格型号:
型号
|
进口(mm)
|
出水、排污口(mm)
|
L(mm)
|
D(mm)
|
A(mm)
|
经济流量
吨/小时
|
最大流量
吨/小时
|
平均除砂率%
|
HYXL-3
|
50
|
80
|
1200
|
325
|
350
|
15
|
30
|
≥97
|
HYXL-4
|
80
|
100
|
1400
|
400
|
390
|
30
|
60
|
≥97
|
HYXL-5
|
100
|
125
|
2000
|
650
|
600
|
78
|
140
|
≥96
|
HYXL-6
|
125
|
150
|
2000
|
650
|
600
|
90
|
150
|
≥96
|
HYXL-8
|
150
|
200
|
2350
|
800
|
770
|
150
|
280
|
≥93
|
HYXL-10
|
200
|
250
|
2350
|
800
|
770
|
185
|
300
|
≥93
|
